その他マイクロ波測定装置・マイクロ波大電力発生装置他

全国共同利用設備METLABは様々なマイクロ波研究のためのマイクロ波送受電設備、測定装置や大電力発生装置を備えています。この表にない測定装置は研究所までお問い合わせください。

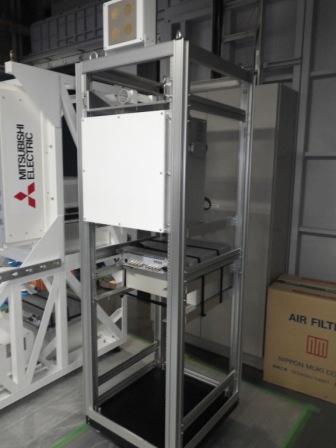

高度マイクロ波無線電力伝送用フェーズドアレー・受電レクテナシステム (2009年度導入設備)
※本装置の利用は事前にご相談ください。

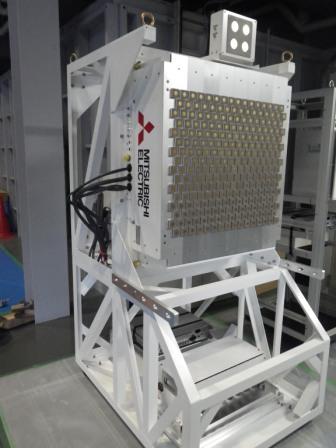

本装置は、ビームフォーミング実験、目標追尾アルゴリズム実験、制御系部分を利用したアンテナ開発、アンテナ部分を利用したマイクロ波回路開発、レクテナ実験、無線電力伝送実験等が可能な実験設備です。

SPORTS2.45 宇宙太陽発電所発送受電システム (Solar POwer Radio Transmission System for 2.45 GHz) (2000年度導入設備)
※本装置の利用は事前にご相談ください。

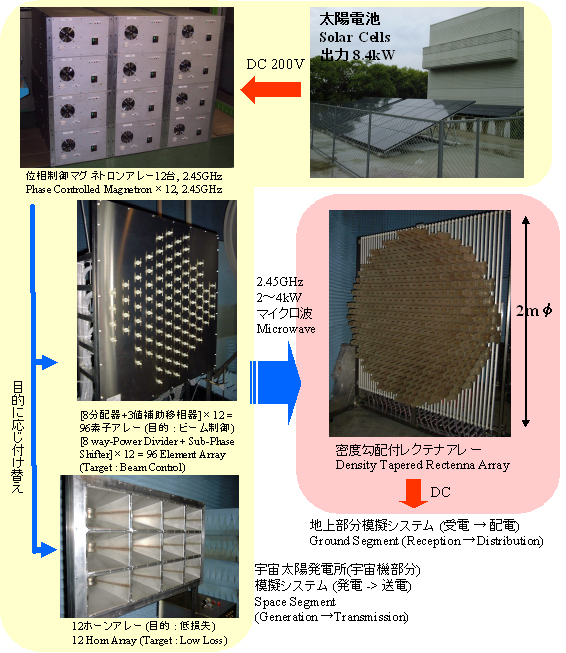

SPORTS2.45はSPSに必要な発電・送電・受電をすべて地上で模擬する実験システムで高効率・位相制御可能な2.45GHz位相制御マグネトロンアレーとレトロディレクティブ方式目標自動追尾システム、レクテナアレー等から構成されています。


SPORTS5.8 5.8ギガ宇宙太陽発電無線電力伝送システム (Solar POwer Radio Transmission System for 5.8 GHz ) (2001年度導入設備)
※本装置の利用は事前にご相談ください。

SPS実証衛星実験に必要な送電・受電・構造技術を模擬するシステムで、世界唯一の5.8GHz位相制御マグネトロンアレー、スペクトル拡散符号化されたパイロット信号を用いたレトロディレクティブ方式目標自動追尾システム、レクテナれーから構成されます。Option1, Option2を用いて更なる応用研究も可能となっています。Option1は1次放射器を3素子アレイとし、さらに3パラボラをアレイ化した世界初のパラボラアレイ・マイクロ波送電システムとDDS/PLL (Direct Digital Synthesizer / Phase Locked Loop)発信器から構成されるシステムです。Option1はREV法 (素子電界ベクトル回転法)を用いたビーム制御・校正も可能です。Option2はサーキュレータレス位相制御マグネトロンと電力分配移相器から構成されるシステムです。


一般的なマイクロ波測定機器/電源・アンプ・アッテネータ等

発振器、シグナルジェネレータ

機器名会社名型番備考
15MHz FUNCTION/ARBITRARY WAVEFORM GENERATORAgilent33120A
SWEPT SIGNAL GENERATORHP83650B10MHz〜50GHz, AM,FM可能
SYNTHESIZED CW GENERATORHP83711A1〜20GHz
HP83711B1〜20GHz
ESG SERIES SIGNAL GENERATORAgilentE4421B250kHz〜3GHz, AM,FM,PM可能, 2台
RF TRACKING GENERATORHP85640B300kHz〜2.9GHz

ネットワークアナライザ、スペクトラムアナライザ、マテリアルアナライザ

機器名会社名型番備考
S-PARAMETER NETWORK ANALYZERAgilent8722ES50MHz〜40GHz (近傍界装置用)
Agilent8753ES30kHz〜6GHz
EMC ANALYZERAgilentE7405A9kHz〜26.5GHz, MAX 30dBm
PSA SERIES SPECTRUM ANALYZERAgilentE4440A3Hz〜26.5GHz, MAX 30dBm
RF IMPEDANCE/MATERIAL ANALYZERAgilentE4991A1MHz〜3GHz
DIELECTRIC MATERIAL TEST FIXTUREAgilent16453A〜1GHz
MAGNETIC MATERIAL TEST FIXTUREAgilent16454A〜1GHz

オシロスコープ、マルチメータ、電流プローブ

機器名会社名型番備考
DIGITIZING OSCILLOSCOPEHP54750AMAX 16dBm
20GHz MODULEHP54751A54750A用
TDR MODULEHP54753A54750A用
WIDE-BANDWIDTH OSCILLOSCOPEAgilent86100A
20GHz ElectricalAgilent86112A86100A用
FOUR CHANNEL COLOR DIGITAL PHOSPHOR OSCILLOSCOPETektronixTDS3054500MHz
FOUR CHANNEL COLOR DIGITAL STORAGE OSCILLOSCOPETektronixTDS2024200MHz, 2GS/s
MULTIMETERHP34401A
Current ProbeFCCF-611MHz〜1GHz
FCCF-65A100kHz〜1GHz

パワーメータ・センサ、周波数カウンタ、電子負荷

機器名会社名型番備考
EPM SERIES POWER METERAgilentE4419B2CH
POWER SENSORHP8481B1mW〜25W,10MHz〜18GHz
HP8481H30μW〜3W
HP8482B1mW〜25W,100KHz〜4.2GHz
HP8485A1μW〜100mW
HP8485D-100pW〜10μW
MICROWAVE FREQUENCY COUNTERHP5352B500MHz〜40GHz,MAX 7dBm
ELECTRONIC LORDKENWOODPEL301-201

RFアンプ

機器名会社名型番備考
POWER AMPLIFIERHP83020AGAIN 30dB, プリアンプ用
PREAMPLIFIERHP8449B1〜26.5GHz,GAIN 30dB, プリアンプ用
AMPLIFIERHP8447D0.1MHz〜1.3GHz,GAIN 25dB, プリアンプ用
BROADBAND POWER AMPLIFIERR&KA0825-4343-R200M〜2500MHz,OUTPUT 20W,GAIN 43dB, ラック型
R&KA2500-1-M400M〜2500MHz,OUTPUT 1W,GAIN 30dB, モジュール型
RF POWER AMPLIFIERR&KA250HP-R300M〜2700MHz, OUTPUT 5W, GAIN 40dB, ラック型
R&KA1000-15-R10M〜1000MHz, OUTPUT 15W, GAIN 42dB, ラック型
R&KA2040-4643-R200M〜4000MHz, OUTPUT 20W, GAIN 46dB, ラック型
R&KA2425-5050-R2400M〜2500MHz, OUTPUT 100W, GAIN 50dB, ラック型
R&KA5759-5050-R5700M〜5900MHz,OUTPUT 100W, GAIN 50dB, ラック型
R&KA250HP-SMA-H300M〜2700MHz, OUTPUT 5W, GAIN 40dB, モジュール型
R&KA4850-3737-M4800M〜5000MHz, OUTPUT 5W, GAIN 37dB, モジュール型
R&KA5759-3030-M5700M〜5900MHz, OUTPUT 1W, GAIN 30dB, モジュール型
R&KA5759-3737-M5700M〜5900MHz, OUTPUT 5W, GAIN 37dB, モジュール型
ATTENUATOR/SWITCH DRIVERHP11713A

アンテナ

機器名会社名型番備考
ACTIVE ROD & FIELD ANTENNAEMCO3301B30Hz〜50MHz
HIGH PERFORMANCE BICONICAL ANTENNAEMCO311030MHz〜300MHz, GAIN -13.6〜3.4dBi
LOG-PERIODIC ANTENNAEMCO3146200MHz〜1100MHz, GAIN 5.2〜7.5dBi
CONICAL LOG-SPIRAL ANTENNAEMCO31021GHz〜10GHz, 円偏波(ただし左旋のみ), GAIN 1.1〜4.4dBi
スパイラルアンテナトキメックTN18JPS18GHz〜18GHz, 円偏波, GAIN 0dBi(typ.)
スパイラルアンテナトキメックTN1JQPS218GHz〜40GHz, 円偏波, GAIN 0dBi(typ.)
STANDARD WAVEGUIDE HORN ANTENNAARASWH-221.7GHz〜2.6GHz, GAIN 16〜19dB
電磁ホーン島田理化5A021A1.7GHz〜2.3GHz, GAIN 約15dB
島田理化5A2014.0GHz〜5.8GHz, GAIN 約20dB
島田理化5A2515.9GHz〜6.5GHz, GAIN 約20dB
島田理化5A3005.9GHz〜8.2GHz, GAIN 約20dB
島田理化5A3508.5GHz〜9.6GHz, GAIN 約20dB
島田理化5A42011.6GHz〜12.9GHz, GAIN 約18dB
島田理化5A450A12.4GHz〜18.0GHz, GAIN 約20dB
島田理化5A481A17.0GHz〜21.0GHz, GAIN 約18dB


その他

直流電源、同軸系、導波管系のダミーロード、アッテネータ、アイソレータ、サーキュレータ、ミキサ、移相器 等等。
マイクロ波コンポーネンツは主に2.45GHz帯、5.8GHz帯です。詳細はお問い合わせ下さい。
